Geometrie bearbeiten

Diese Funktion öffnet das tabellarische Eingabefenster für alle CAD-Daten (vgl. 3D-Modell).

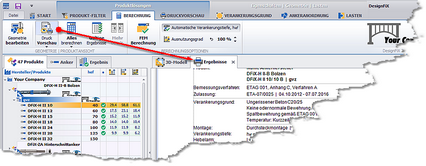

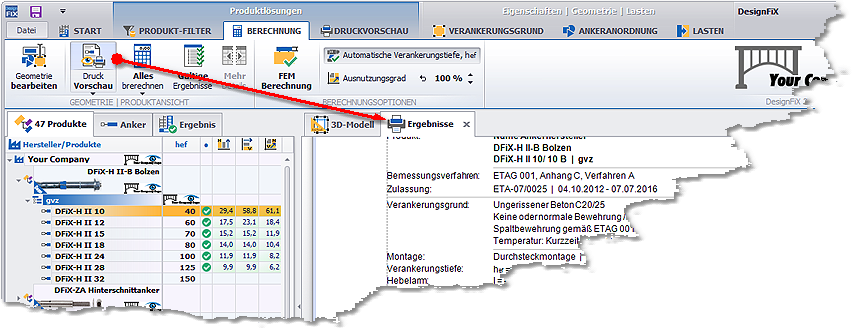

Druck-Vorschau
Unter der Voraussetzung, dass ein Bemessungsergebnis existiert, führt Sie der obere Teil des Buttons zur Druckvorschau mit den Ergebnissen. Mit dem unteren Teil des Buttons stehen Ihnen verschiedene optionale Einstellungen zur Verfügung (vgl. Druckvorschau).

Gültige Ergebnisse
Ungültige Bemessungsergebnisse werden mit dieser Funktion in der Produktauswahl ausgeblendet. Das Ausblenden von Produkten wird nicht dauerhaft durchgeführt. Sobald DesignFiX die Mehrfachbemessung erneut durchgeführt hat, werden auch ungültige Bemessungsergebnisse wieder angezeigt.

Mehr Details
Diese Funktion steht momentan noch nicht zur Verfügung. Zukünftig werden Sie damit weitere Informationen in der Produktauswahl einblenden können.

FEM-Berechnung
Unter der Voraussetzung, dass ein gültiges Bemessungsergebnis vorliegt und ein Profil ausgewählt wurde und mindestens ein Dübel zugbeansprucht ist, können Sie mit dieser Funktion eine Bemessung der Ankerplatte nach der Methode der Finiten Element (FEM) durchführen.

Alle Produkte
DesignFiX ermittelt bei jeder Änderung (z. B. im 3D-Modell, Lasten, Anbauteil, Filtereinstellungen, usw.) für alle Produkte neue Bemessungsergebnisse. Diese Mehrfachbemessung läuft selbständig und permanent im Hintergrund.

Automatische Verankerungstiefe

Diese Funktion berechnet bei Injektionssystemen die optimale Verankerungstiefe für Ihren Anwendungsfall, in Kombination mit dem von Ihnen gewählten maximalen Ausnutzungsgrad. Diese Option bezieht sich immer auf das aktuell ausgewählte Produkt.

Benutzerdefinierter Ausnutzungsgrad
Der prozentuale Wert definiert Ihre Obergrenze für die Auslastung der Anker. Bei Überschreitung des eingestellten Wertes erfolgt eine Warnung. Auslastungen über 100% sind nicht zulässig (vgl. Statuszeile).
