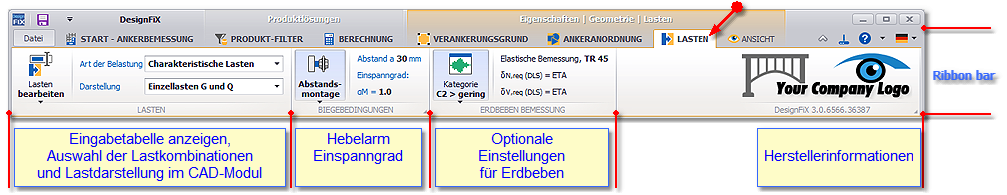

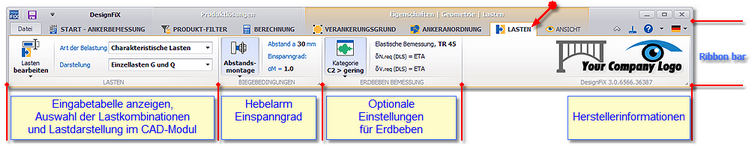

Lasten

Geometrie bearbeiten

Diese Funktion öffnet das tabellarische Eingabefenster im Programmbereich 3D-Modell. Im Eingabefenster wird die Sektion Bemessungslasten/charakteristische Lasten geöffnet und alle weiteren Sektionen werden geschlossen. Mit dem unteren Teil des Buttons können Sie alternativ alle Sektionen des Eingabefensters öffnen oder das Fenster wieder schließen. Das Eingabefenster bietet eine äußerst praktische und komfortable Alternative zu Eingabe der Abmessungen und Lasten.

Im Eingabefenster können folgende Werte eingegeben werden:

epx , epy	Ausmitten des Lastangriffspunktes in positiver/negativer X- und Y-Richtung gegenüber dem Schwerpunkt des Anbauteils.
NG , NQ , VxG , VyG , VxQ , VyQ , MxG , MyG , MxQ , MyQ , MzG , MzQ	Charakteristische Werte der einwirkenden Schnittkräfte (Normal- und Querkräfte, Biege- und Torsionsmomente)
NEd , VxEd , VyEd , MxEd , MyEd , MzEd	Bemessungswerte der einwirkenden Schnittkräfte (Normal- und Querkräfte, Biege- und Torsionsmomente)
γG , γQ	Bei Eingabe charakteristischer Lasten: Teilsicherheitsbeiwerte für ständige (G) und veränderliche Lasten (Q)

Alternativ können diese Werte (mit Ausnahme der Teilsicherheitsbeiwerte) auch direkt in dem entsprechenden Eingabefeld der 3D-Zeichnung eingegeben werden. Zwischen den Eingabefeldern in der 3D-Zeichnung und dem Eingabefenster besteht eine direkte Verbindung: Positioniert man den Cursor auf dem Eingabefeld der 3D-Zeichnung, dann wird das entsprechende Feld im Eingabefenster markiert und umgekehrt. Das erleichtert die Navigation.

Mit der Funktion Lastkombination wird ausgewählt, ob es sich bei den eingegebenen Schnittkräften um Bemessungslasten oder um charakteristische Lasten handelt. Definitionsgemäß werden die Bemessungslasten unverändert in die Bemessung übernommen, während DesignFiX die charakteristischen Lasten mit den Teilsicherheitsbeiwerten γG für ständige Lasten und γQ für veränderliche Lasten multipliziert. Die Teilsicherheitsbeiwerte können im Eingabefenster Charakteristische Lasten eingegeben werden. Zusätzlich kann bei charakteristischen Lasten mit der Funktion Ansicht festgelegt werden, ob die Schnittkräfte in der 3D-Ansicht getrennt für ständige und für veränderliche Lasten angezeigt werden (zwei Zahlenwerte pro Schnittkraft) oder ob die Summe angezeigt wird. Die Summen werden dabei unter Berücksichtigung der Vorzeichen berechnet.

D_Tab_LoadsLeverArm1

Mit der Funktion Biegung wird gewählt, ob die Dübel biegebeansprucht sind oder nicht. Es werden folgende Fälle unterschieden:

oKeine Biegung

oMit Zwischenschicht (d.h., es ist eine Mörtelausgleichsschicht zwischen Beton und Ankerplatte mit einer Dicke > d/2 vorhanden oder die Druckfestigkeit des Ausgleichsmörtels ist < 30 N/mm²)

oAbstandsmontage ohne Klemmung

oAbstandsmontage mit Klemmung

Der einzugebende Hebelarm entspricht dem Abstand zwischen der Betonoberfläche und der Ankerplatte. Die Vergrößerung des Hebelarms auf Grund möglicher oberflächennaher Betonabplatzungen beim Bohren muss nicht berücksichtigt werden. Diese Werte werden von DesignFiX automatisch berechnet.

Der Einspanngrad αM berücksichtigt eine mögliche Einspannung des Dübels auf der Anbauteilseite. Er muss in jedem Einzelfall vom Anwender beurteilt werden und kann zwischen αM = 1,0 (frei drehbar) und αM = 2,0 (volle Einspannung) liegen. Das Anbauteil muss in jedem Fall in der Lage sein, das ihm zugewiesene Einspannmoment aufzunehmen. Im Zweifelsfall wird der Ansatz von αM = 1,0 empfohlen.

D_SeismicOption

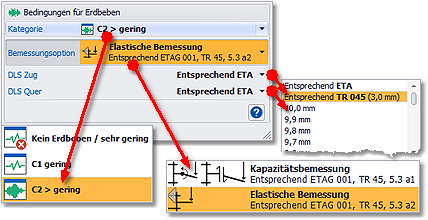

Die Funktion ERDBEBEN ermöglicht Angaben zur Bemessung für Erdbebenlasten nach ETAG 001, TR 045.

Hinweis:

Diese Funktion ist nur verfügbar, wenn mindestens eines der installierten Produkte nach ETAG 001, TR 045 bemessen werden kann. Bei Aktivierung dieser Option werden alle anderen Produkte in der Produktauswahl ausgeblendet.

Wenn Sie in DesignFiX auf der linken Seite ein Produkt auswählen, erscheint oben rechts in der Ribbon bar das Logo des jeweiligen Herstellers, welches weitere Informationen enthält. Sollte DesignFiX während Ihrer Arbeit im Hintergrund ein LiveUpdate finden, so wird diese Information an dieser Stelle mit einem zusätzlichen Button eingeblendet.
