Hinweis:Diese Funktion ist nur verfügbar, wenn mindestens eines der installierten Produkte nach ETAG 001, TR 045 bemessen werden kann. Bei Aktivierung dieser Option werden alle anderen Produkte in der Produktauswahl ausgeblendet.

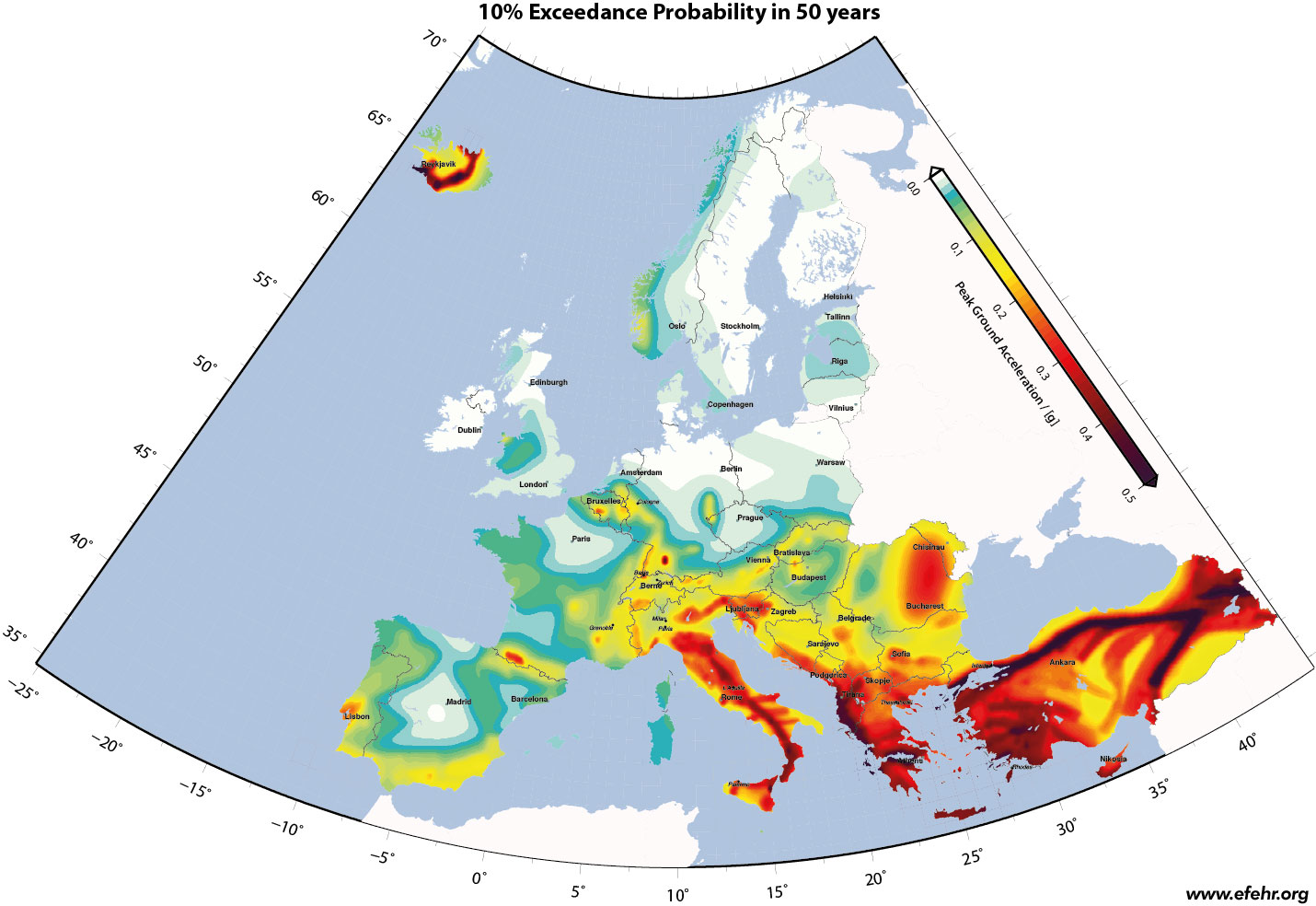

Nach: ETH Zurich / Swiss Seismological Service, www.efehr.org
In der Gruppe ERDBEBEN BEMESSUNG bestimmen Sie, ob bei der Produktbemessung Erdbebenlasten berücksichtigt werden sollen. Die Bemessung für Erdbebenlasten erfolgt nach ETAG 001, Technical Report TR 045. Dort werden in Tabelle 5.1 seismische Leistungskategorien nach TR 045 in Abhängigkeit vom Seismizitätsniveau und von der Bedeutungsklasse des Bauwerks empfohlen.
Es tritt keine oder eine nur sehr geringe Erdbebenbelastung auf. In diesem Fall erfolgt die Bemessung wie für statische / quasi-statische Belastung nach ETAG 001, Anhang C (Bemessungsmethode A) oder TR 029.

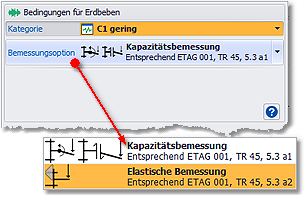

Die Bemessung erfolgt im Bruchzustand auf Basis der in der jeweiligen Zulassung angegebenen charakteristischen Widerstände. Außerdem sind in den Zulassungen Verschiebungen im Erdbebenfall angegeben.

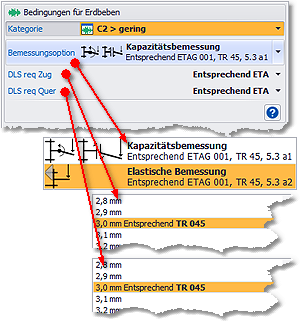

Im Fall der Leistungskategorie C2 stehen folgende Bemessungsoptionen zur Verfügung:
In der Leistungskategorie C2 werden die in der Zulassung angegebenen Verschiebungen δN,seis(DLS) (Zuglast) und δV,seis(DLS) (Querlast) mit den zulässigen, durch die Konstruktion aufnehmbaren Werten δN,req(DLS) und δV,req(DLS) verglichen. Sind die zulässigen Verschiebungen kleiner als die Zulassungswerte, dann werden die Bemessungswerte der Widerstände in DesignFiX entsprechend abgemindert.
Wählen Sie die zulässigen Verschiebungen in der Ribbon bar aus. Sie können dort entweder Zahlenwerte angeben oder die Bedingungen „Entsprechend TR 045“ bzw. „Entsprechend ETA“ auswählen. Im ersten Fall nimmt DesignFiX zulässige Verschiebungen unter Zug- und Querlast von jeweils 3 mm an. Diese Werte können laut TR 045, Abschnitt 5.7, in mehreren Fällen bei Annahme starrer Auflagerung akzeptiert werden. Im zweiten Fall wird angenommen, dass die in der Zulassung angegebenen Verschiebungen als zulässig akzeptiert werden. D. h., die charakteristischen Widerstände werden nicht abgemindert.
DesignFiX - Modul Ankerbemessung - SEISMIK
