Auf dem Karteireiter Produkte - Berechnung werden alle Hersteller bzw. deren Produkte angezeigt, die Sie in den Einstellungen dauerhaft freigeschaltet haben.

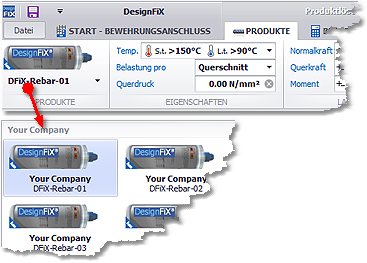

Produkte Mit dieser Funktion wählen Sie das Produkt aus, welches Sie bemessen möchten.
Eigenschaften
Sofern Ihr Herstelle Produkte mit unterschiedlichen Temperaturbereichen anbietet, können Sie hier den bevorzugten Temperaturbereich auswählen. Die Auswahl des Temperaturbereichs wirkt sich wie ein Produktfilter aus. Die Belastung können Sie pro Meter oder pro Querschnitt definieren. Ein evtl. vorhandener Querdruck kann ebenfalls hier definiert werden.
Berechnung

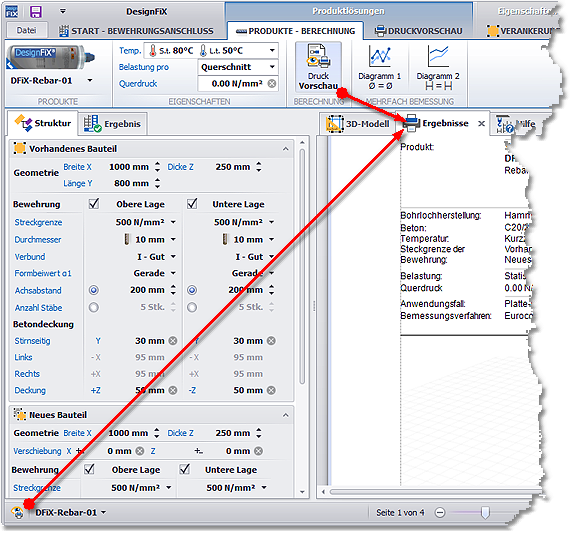

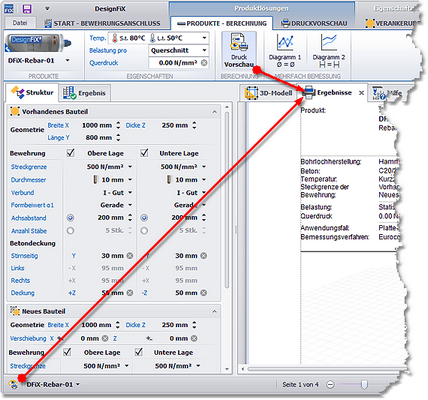

Mit dem Button Druckvorschau wird das vollständige Bemessungsergebnis angezeigt. Diese Funktion kann auch als Schnellzugriff unten links in der Statuszeile aktiviert werden.

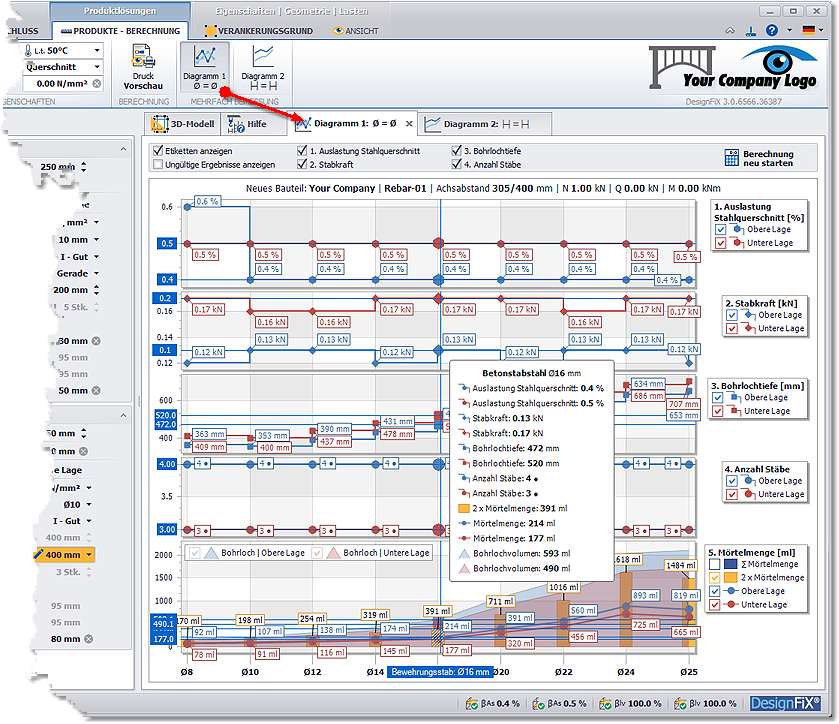

Die Funktion Diagramm 1 (Ø = Ø) führt eine Mehrfachbemessung des aktuell ausgewählten Produkts durch. Dabei werden alle verfügbaren Durchmesser der Bewehrungsstäbe separat berechnet und das Bemessungsergebnis in fünf Diagrammen dargestellt. Die X-Achse des Diagramms enthält die Durchmesser und die Y-Achsen die jeweiligen Resultate wie:
1.Auslastung Stahlquerschnitt
2.Stabkraft
3.Bohrlochtiefe
4.Anzahl der Stäbe
5.Mörtelmenge
Die einzelnen Lagen (oben/unten bzw. vorne/hinten) können Sie in der Legende separat abschalten bzw. hinzufügen.

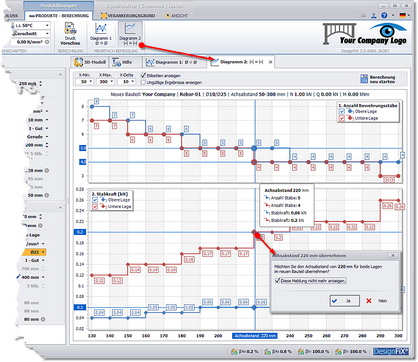

Die Funktion Diagramm 2 (s = s) führt ebenfalls eine Mehrfachbemessung durch, bei der die von Ihnen gewählten Durchmesser der Bewehrungsstäbe beibehalten werden und die Achsabstände in dem vorgegebenen Inkrement X-Delta von X-Min bis X-Max durchlaufen werden.
Das Ergebnis zeigt Ihnen in zwei Diagrammen die Anzahl der ermittelten Bewehrungsstäbe und die jeweilige Stabkraft.

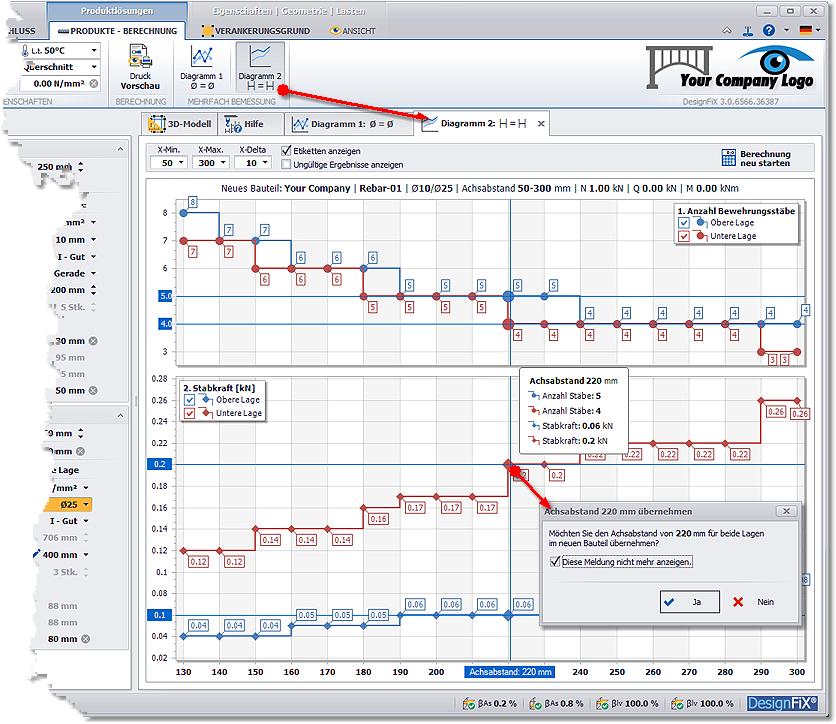

Sowohl in Diagramm 1 als auch in Diagramm 2 können Sie durch Klick auf einen einzelnen Punkt das Bemessungsergebnis als Vorlage in Ihr 3D-Model übernehmen.
Bitte beachten Sie, dass die Anzeige von ungültigen Bemessungsergebnissen manuell aktiviert werden muss (Checkbox oben links).
Die folgende Liste enthält auszugweise die wichtigsten Warnungen und Fehlermeldungen, die dem vorhandenen oder neuen Bauteil automatisch zugeordnet werden. Des Weiteren kennzeichnet DesignFiX, in welcher Lage der Fehler auftritt.
Das Bauteil ist zu dünn für die Übergreifungslänge! bzw. Das Bauteil ist zu dünn für die Verankerungslänge!
2)
Die Positionen der Bewehrungslagen sind vertauscht!
Z. B.: Die untere Lage liegt über der oberen Lage oder die hintere Lage liegt vor der vorderen Lage.
3)
Das Bauteil ist zu kurz für die Übergreifungslänge! oder Das Bauteil ist zu kurz für die Verankerungslänge!
4)
Die Stahlspannung überschreitet den Bemessungswert der Streckgrenze!
5)
Das Auflager ist schmaler als die Platte!
6)
Die Anwendung ist für maximal 100 Stäbe pro Bauteil berechenbar!
Die linke Betondeckung der Bewehrung ist zu klein!
4)
Die rechte Betondeckung der Bewehrung ist zu klein!
5)
Die benutzerdefinierte Bohrlochtiefe ist zu gering!
6)
Die Zugkräfte erfordern eine Übergreifung!
7)
Die Positionen der Bewehrungslagen sind vertauscht!
Z. B.: Die untere Lage liegt über der oberen Lage oder die hintere Lage liegt vor der vorderen Lage.
8)
Normalkräfte erfordern zwei Bewehrungslagen! oder Querkräfte erfordern zwei Bewehrungslagen!
9)
Die Stahlspannung überschreitet den Bemessungswert der Streckgrenze
10)
Das neue Bauteil liegt außerhalb des vorhandenen Bauteils!
11)
Der Abstand zwischen dem Nullpunkt der Zugkraftlinie und der Auflagermitte muss > 0 sein!
12)
Es ist keine Last vorhanden!
13)
Kein Biegemoment vorhanden!
14)
Es ist kein Stützmoment M vorhanden!
15)
Die Zulassung erlaubt nur Drucklasten!
16)
Der Abstand zwischen den neuen und vorhandenen Bewehrungsstäben ist relativ gering!
17)
Die Anwendung ist für maximal 100 Stäbe pro Bauteil berechenbar!

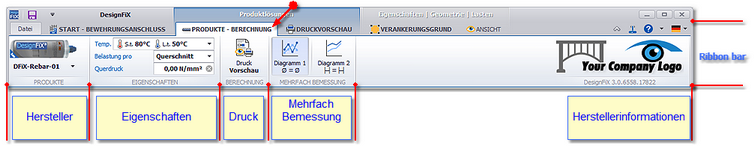

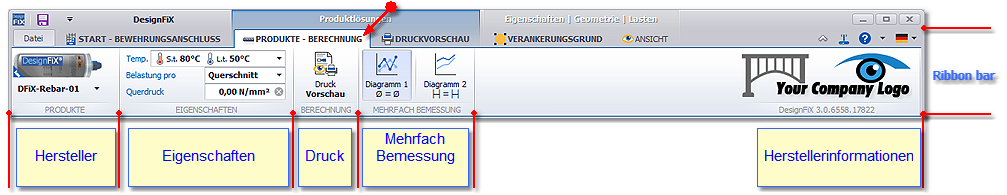

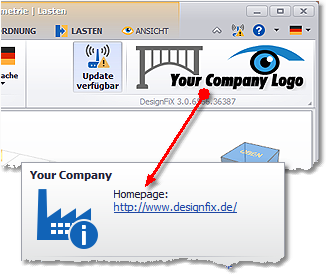

Wenn Sie in DesignFiX ein Produkt auswählen, erscheint oben rechts in der Ribbon bar das Logo des jeweiligen Herstellers, welches weitere Informationen enthält. Sollte DesignFiX während Ihrer Arbeit im Hintergrund ein LiveUpdate finden, so wird diese Information an dieser Stelle mit einem zusätzlichen Button eingeblendet.
DesignFiX - Modul nachträgliche Bewehrungsanschlüsse - PRODUKTE - BERECHNUNG
PRODUKT - BERECHNUNG fünf Gruppen:
