1.) Platte-Platte mit Auflager / Balken-Balken mit Auflager:
Anschluss einer Platte oder eines Balkens an ein bestehendes aufgelagertes Bauteil durch Übergreifung der Bewehrung (Übergreifungsstoß).
2.) Platte-Platte/ Balken-Balken:
Anschluss einer Platte oder eines Balkens an ein bestehendes Bauteil durch Übergreifung der Bewehrung (Übergreifungsstoß).
3.) Wand-Fundament / Stütze-Fundament (Übergreifung):
Anschluss einer Wand oder Stütze an ein bestehendes Fundament durch Übergreifung der Bewehrung (Übergreifungsstoß).
4.) Wand-Fundament / Stütze-Fundament (Druck):
Anschluss einer druckbeanspruchten Wand oder Stütze an ein bestehendes Fundament (nur Druckkraft N zulässig).
5.) Wand Verlängerung / Stütze Verlängerung:
Anschluss einer Wand oder Stütze an ein bestehendes Bauteil durch Übergreifung der Bewehrung (Übergreifungsstoß).
6.) Endverankerung von Platten / Balken (gelenkig):
Endverankerung einer gelenkig gelagerten Platte oder eines gelenkig gelagerten Balkens (nur Querkraft V zulässig).
7.) Deckung der Zugkraftlinie:
Verankerung von Bewehrung zur Abdeckung der Zugkraftlinie in einem biegebeanspruchten Bauteil (Platte oder Balken).
Wenn Sie in DesignFiX ein Produkt auswählen, erscheint oben rechts in der Ribbon bar das Logo des jeweiligen Herstellers, welches weitere Informationen enthält. Sollte DesignFiX während Ihrer Arbeit im Hintergrund ein LiveUpdate finden, so wird diese Information an dieser Stelle mit einem zusätzlichen Button eingeblendet.

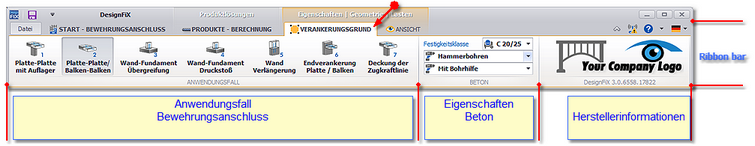

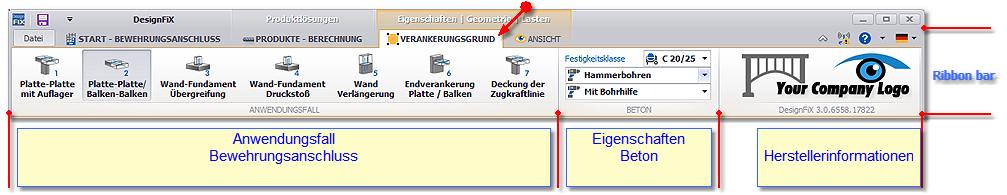

DesignFiX - Modul nachträgliche Bewehrungsanschlüsse - VERANKERUNGSGRUND
VERANKERUNGSGRUND drei Gruppen:
