DesignFiX - Modul Ankerbemessung - Anker
Inhalt

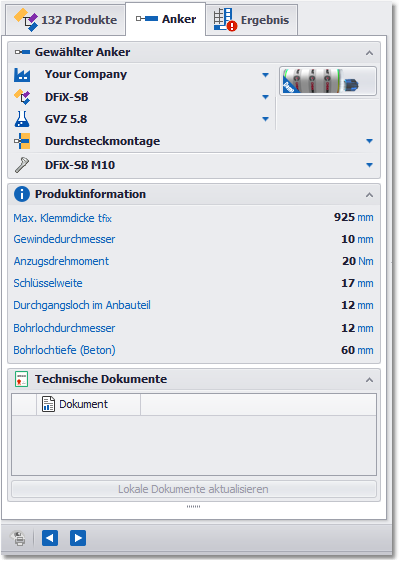

Der Karteireiter Anker enthält wichtige Informationen zum ausgewählten Dübel. Im oberen Bereich werden Hersteller, Dübelfamilie, Ausführung (Korrosionsschutz), Montageart und Dübelbezeichnung angezeigt. Diese Angaben lassen sich durch Klick ändern.
Im darunterliegenden Bereich sind die wichtigsten Produktinformationen des ausgewählten Dübels angegeben. Wird bei chemischen Ankern im Feld Klemmdicke tfix keine Zahl angezeigt, dann bedeutet das, dass der Hersteller für den gewählten Durchmesser und die gewählte Ausführung keine Gewindestangen im Lieferprogramm hat. In diesem Fall ist der Anwender für die Beschaffung der Gewindestange selbst verantwortlich. Deren erforderliche Länge ist in Abhängigkeit von der Verankerungstiefe, der Dicke der Ankerplatte und der Schraubenhöhe bzw. Mutternhöhe im Ausdruck angegeben.
Der Zusatz "(Beton)" bei der Bohrlochtiefe weist darauf hin, dass der Wert - wie in den ETAs - ab der Betonoberfläche gemessen wird. Bei Durchsteckmontagen ist die angegebene Bohrlochtiefe um die Dicke der Ankerplatte zu vergrößern.
Im unteren Bereich des Karteireiters sind die Technischen Dokumente aufgeführt, die der Hersteller für den gewählten Dübel bereitstellt. Zum Downloaden des entsprechenden Dokuments klicken Sie bitte auf den jeweiligen Link.
