Die Statuszeile in DesignFiX bietet Ihnen wichtige Informationen zum Ergebnis der Berechnung und bezieht sich immer auf das aktuell ausgewählte Produkt. Je nach Fensterinhalt kann die Statuszeile auch mehrzeilig sein.

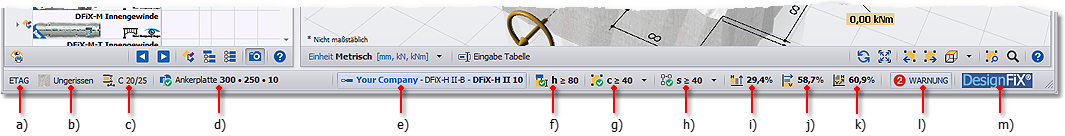

• Statuszeile DesignFiX

1. Verwendete Bemessungsmethode/Zulassung – Funktion führt zum Karteireiter START
2. Betonzustand – Funktion führt zum Karteireiter Verankerungsgrund
3. Klassifizierung der Betondruckfestigkeit – Funktion führt zum Karteireiter Verankerungsgrund
4. Abmessungen des Anbauteils – Funktion führt zum Karteireiter Ankeranordnung
5. Ausgewähltes Produkt – Funktion zeigt die Stammdaten und weitere Produktinformationen
6. Status und Bedingungen für die minimale Bauteildicke – Funktion führt zur Tabellarische Eingabe
7. Status und Bedingungen für den minimalen Randabstand – Funktion bietet Korrekturvorschläge an
8. Status und Bedingungen für den minimalen Achsabstand – Funktion bietet Korrekturvorschläge an
9. Ausnutzungsgrad Zuglast – Funktion führt zur Ergebnisseite bzw. zeigt Fehlermeldungen
10. Ausnutzungsgrad Querlast – Funktion führt zur Ergebnisseite bzw. zeigt Fehlermeldungen
11. Ausnutzungsgrad kombinierte Zug-/Querlast – Funktion führt zur Ergebnisseite bzw. zeigt Fehlermeldungen
12. Zeigt im Bedarfsfall die Anzahl der ermittelten Fehlermeldungen – Funktion führt zur Übersicht der Fehlermeldungen
13. DesignFiX Logo – Funktion führt zur Homepage www.designfix.de

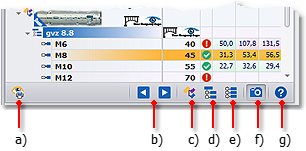

• Statuszeile Produktauswahl

1. Anzeigen der Druckvorschau
2. Produkt Navigation – vgl. Produktauswahl
3. Strukturebene der Produktfamilien ein-/ausblenden
4. Strukturebene der Materialarten ein-/ausblenden
5. Strukturebene der Produkte ein-/ausblenden
6. Produktbilder ein-/ausblenden
7. Zeigt die Hilfe für die Produktauswahl an

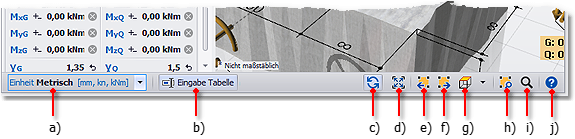

• Statuszeile 3D-Modell

1. Umschalten der Einheiten in Metrisch [mm, kN, kNm] oder Imperial [inch, lb, ft-lb] – vgl. Karteireiter START
2. Das Fenster für die tabellarische Geometrie- und Lasteingabe wird ein- bzw. ausgeblendet.
3. Standardansicht – das 3D-Modell wird neu gezeichnet und in das Fenster eingepasst.
4. Einpassen – das 3D-Modell wird in der aktuellen Darstellung in das Fenster eingepasst.
5. Rotieren – das 3D-Modell wird um 45° im Uhrzeigersinn gedreht
6. Rotieren – das 3D-Modell wird um 45° im Gegenuhrzeigersinn gedreht
7. Draufsicht – weitere Ansichten stehen optional zur Verfügung
8. Detail Zoom – mit der Maus kann gezielt ein bestimmter Bereich gezoomt werden
9. Zoom – das 3D-Modell wird vergrößert bzw. verkleinert
10. Zeigt die Hilfe für das 3D-Modell an

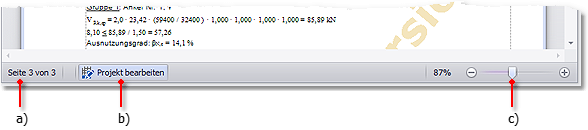

• Statuszeile Druckvorschau

1. Seitenzahl – Funktion selektiert gezielt eine Seite der Druckvorschau
2. Bearbeiten der Projektdaten wie Adresse, Bauvorhaben usw.
3. Zoom – die Druckvorschau wird vergrößert bzw. verkleinert.
