3D Ankerbemessung

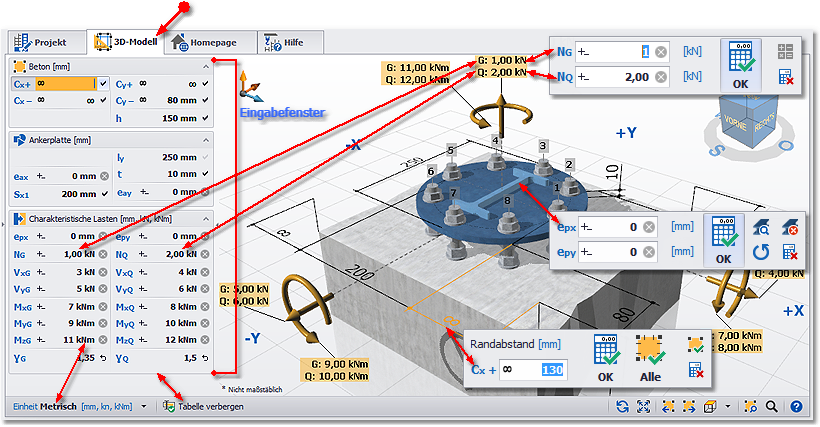

Das 3D-Modell zeigt Ihre Befestigung bestehend aus dem Verankerungsgrund, dem Anbauteil, der Ankeranordnung (Lochmuster und Profil) und den vorhandenen Lasten. Auf Basis dieser Angaben wird bei jeder Veränderung für das aktuell ausgewählte Produkt in Echtzeit eine Bemessung durchgeführt und deren Ergebnis in der Statuszeile und auf dem Karteireiter Ergebnis angezeigt.
Eingabe von geometrischen Daten
Mit einem Klick auf eine Maßlinie oder den dazugehörigen Wert öffnen Sie den Eingabeeditor für dieses Maß. Je nach Maß zeigt Ihnen der Editor ein einzelnes Eingabefeld – z. B. für den Randabstand – oder zwei zusammengehörige Eingabefelder wie z. B. für das Anbauteil, bestehend aus Länge und Breite. Sobald die neuen Werte mit der Funktion OK übernommen werden, berechnet DesignFiX sofort im Hintergrund die neuen Bemessungsergebnisse.
Einige Editoren bieten auch die Möglichkeit, den eingegebenen Wert direkt für benachbarte Werte zu übernehmen (z. B. für alle Bauteilränder oder für alle Achsabstände dieser Achse). Für den Fall, dass Sie die Daten doch nicht verändern möchten (z. B. Editor versehentlich geöffnet), können Sie ohne die Abbruch-Funktion sofort den Editor für das nächste Maß öffnen.
Eingabe von Lasten
Mit einem Klick auf einen Lastwert öffnen Sie den Eingabeeditor für diese Lastangabe. In Abhängigkeit der verwendeten Lastart (Charakteristische Lasten oder Bemessungslasten) bietet Ihnen der Editor ein einzelnes Eingabefeld bzw. ein Wertepaar für ständige (G) und veränderliche Lasten (Q). Die Teilsicherheitsbeiwerte können Sie in der tabellarischen Eingabe eingeben.
Optional können Sie auf dem Karteieiter ANSICHT festlegen, wie die Werte in der 3D-Ansicht dargestellt werden sollen (z. B. mit Legende). Des Weiteren können Sie bestimmen, ob der Wert beim Öffnen des Editors zum direkten Überschreiben automatisch markiert werden soll. Diese Funktion verhilft Ihnen zu einer zügigen Dateneingabe.
Tabellarische Eingabe

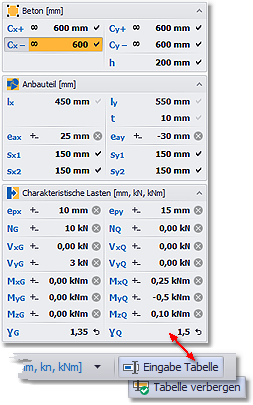

Die Funktion ‚Eingabe Tabelle‘ bzw. ‚Tabelle verbergen‘ bietet Ihnen eine zusätzliche, alternative Eingabeoption. In der tabellarischen Eingabeansicht können Sie alle Lasten und alle geometrischen Abmessungen sehr schnell und komfortabel eingeben. Sobald Sie einen dieser Werte verändern, wird das 3D-Modell und auch die Berechnung sofort in Echtzeit im Hintergrund aktualisiert. Sie müssen keinen der Werte explizit bestätigen. Durch Betätigen der Return-Taste oder der Tab-Taste auf Ihrer Tastatur wird sofort das nächste Eingabefeld fokussiert.
Hover-Effekt:
Zwischen den Eingabefeldern in der 3D-Zeichnung und dem Eingabefenster besteht eine direkte Verbindung: Positioniert man den Maus-Cursor auf dem Eingabefeld der 3D-Zeichnung, dann wird das entsprechende Feld im Eingabefenster markiert und umgekehrt. Das erleichtert die Orientierung bzw. Navigation. Weitere Optionen zur Vermaßung und zum Einblenden von Zusatzinformationen (z. B. Legende) finden Sie auf dem Karteireiter ANSICHT.

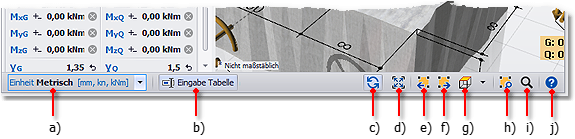

- a) Umschalten der Einheiten in Metrisch [mm, kN, kNm] oder Imperial [inch, lb, ft-lb]
- b) Das Fenster für die tabellarische Geometrie– und Lasteingabe wird ein- bzw. ausgeblendet.
- c) Standardansicht – das 3D-Modell wird neu gezeichnet und in das Fenster eingepasst.
- d) Einpassen – das 3D-Modell wird in der aktuellen Darstellung in das Fenster eingepasst.
- e) Rotieren – das 3D-Modell wird um 45° im Uhrzeigersinn gedreht
- f) Rotieren – das 3D-Modell wird um 45° gegen den Uhrzeigersinn gedreht
- g) Draufsicht – weitere Ansichten stehen optional zur Verfügung
- h) Detail Zoom – mit der Maus kann gezielt ein bestimmter Bereich gezoomt werden
- i) Zoom – das 3D-Modell wird vergrößert bzw. verkleinert
- j) Zeigt dieses Kapitel der Hilfe an
Inhalt der DesignFiX - Demoversion
Diese Demoversion ist primär für Ankerhersteller und Händler konzipiert und enthält das Produktsortiment einer virtuellen Firma mit der Bezeichnung Your Company. Die implementierten Produkte bestehen aus chemischen und mechanischen Ankern. Weitere Informationen zum Thema Installation und Systemvoraussetzungen.
